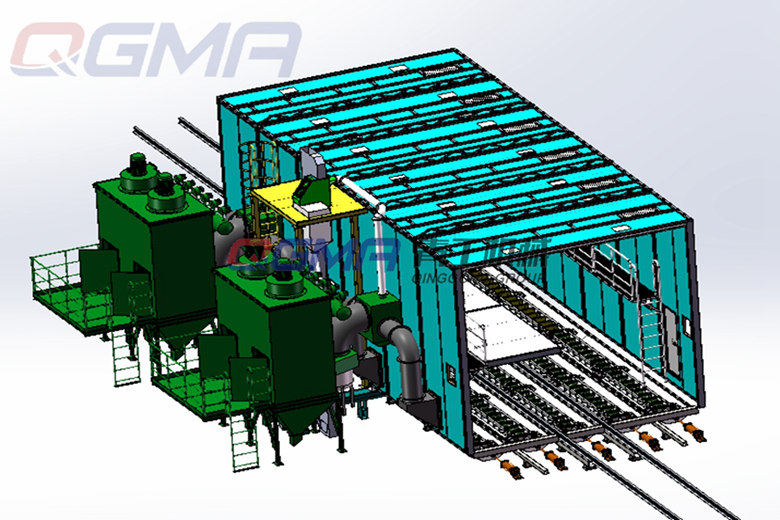

噴砂房的結構組成
2020-06-17 16:52:11
5846
1.噴砂系統基本結構
根據工藝要求，噴砂系統選擇人工噴砂方式，對不同材質的產品配專用噴砂罐，噴砂罐壓力、流量可以根據要求隨時調節，每個噴砂罐配備1-4把噴槍，噴砂系統可以同時4把噴槍工作。
2.房體結構
噴砂房體由鋼板焊接而成，其骨架為門架式結構，門架之間用交叉連接桿連接， 門架通過安裝塊用地腳螺栓裝在地面上。門架兩面蒙壓制的薄鋼板，厚度為0．5~0．8 mm，表面噴漆。為了提高房體的使用壽命，房體內部粘貼厚度為6mm的耐磨橡膠板。橡膠板的技術參數為： 硬度38IRHD，拉伸強度26．6 MPa，延伸率81% ，撕裂強度83% ，磨耗指數(濕)108，溫度范圍4-70℃ 。
照明采用防塵照明系統，要求在離地1.5米處室內照度不小于650 lx。所有通向噴砂房的門都安裝有電氣連鎖裝置，保證打開任何一個門時，噴砂系統即停止工作。門外設警告燈，燈亮表示正在進行噴砂。
3.蜂窩地板
噴砂房內地板采用專用的蜂窩地板，每個蜂窩地板的尺寸為500mm×500 mm。沿噴砂房長度方向每兩排蜂窩地板組成一個蜂窩地板模塊。磨料落入蜂窩地板后，風機將其通過料孔吸到收集管道內，然后從收集管道內吸走。
4.磨料集中過濾系統
磨料集中與除塵共用一套系統，包括集中風機、集中過濾器等。為保證噴砂房內的能見度，通風次數每小時不少于50次。采用1臺45 kW 的風機，其中風機風量為21 010 m2 /h.
5.磨料回收、分選系統
磨料回收、分選系統包括磨料槽、分選器、過濾器以及連接管道。磨料從磨料槽經連接管到分選器，在此進行分選、回收。為了提高分選器的使用壽命，在其內錐體外部以及外錐體的表面粘貼耐磨橡膠。由于產品材質不同，噴砂所用的磨料也不同。為了避免鐵磨料對鋁合金車體的影響，在分選器下增加了一套磁選裝置，分離鐵和非鐵磨料，保證鋁合金車體噴砂的質量。磁選裝置為一磁鼓，磁鼓下設置一永磁鐵。磁鼓轉動，在磁鐵一側因磁力作用，將鐵磨料吸附在磁鼓上；當磁鼓轉到遠離磁鐵的一側，磁力消失，鐵磨料掉到一相應的容器內。磁鼓不斷轉動，從而將磨料內的鐵和非鐵磨料分離。
6.噴砂設備
整個噴砂系統配置1個雙倉連續工作型噴砂罐，每個噴砂罐配兩把直徑為10 mm 的噴槍、兩個磨料閥。在噴槍手把上安裝操作開關，且可實現自動控制，可控制噴嘴噴丸或噴氣。這樣可用于在清理結束后，噴氣清除工作表面的浮灰。
