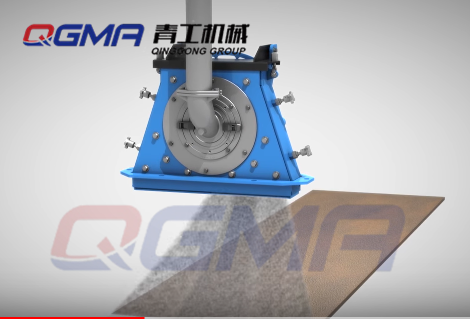

鋼板拋丸機是一種清理各類鋼板的多功能鋼板拋丸清理機。鋼板拋丸機布置形式為多角度,選用了世界上先進的單元盤葉片高效拋丸器,拋射出高速密集的彈丸束,打擊在原始狀態鋼材的各個部位,進行立體的、全方位的清理,使鋼材各表面上的銹蝕層、焊渣、氧化皮及其污物迅速脫落,獲得一定粗糙度的光潔表面,提高了漆膜與鋼材表面的附著力,并提高鋼材的抗疲勞強度和抗腐蝕能力,改善了鋼材內在質量,延長其使用壽命。
1.清理室
清理室為大容腔板式箱形組焊結構,室體內壁襯有ZGMn13耐磨防護板,清理作業在密封的容腔內進行。清理室內耐磨防護板采用耐磨遮蓋包鑄螺母栓接,保護螺栓頭部不易損壞,拆裝更換方便。
2.輸送輥道
本輥道分為室內輸送輥道和裝卸料段輸送輥道。室內輥道外套高鉻耐磨護套及限位環,高鉻耐磨護套用于保護輥道,承受彈丸打擊,限位環可使工件按預定的位置運行,防止跑偏,造成事故。
3.分離器
丸砂混合物由提升機送至分離器上部,將丸塵混合物均勻布料,通過縫口形成一道簾幕,使氣流在垂直于簾幕流動方向穿過簾幕,以對丸塵進行沖洗。彈丸、廢料和混合物按其比重不同,分別落入不同的通道,純凈合格彈丸經螺旋輸送進入料斗,供拋丸器使用。未分離好的混合丸流入提升機內重新分離;細粉塵被吸入除塵系統,凈化處理后的凈氣排放到大氣中,顆粒狀塵埃被捕捉收集。本分離器分離效果好,分離后,純凈合格彈丸中的含砂量<1%,廢料中的合格彈丸量<1%。
